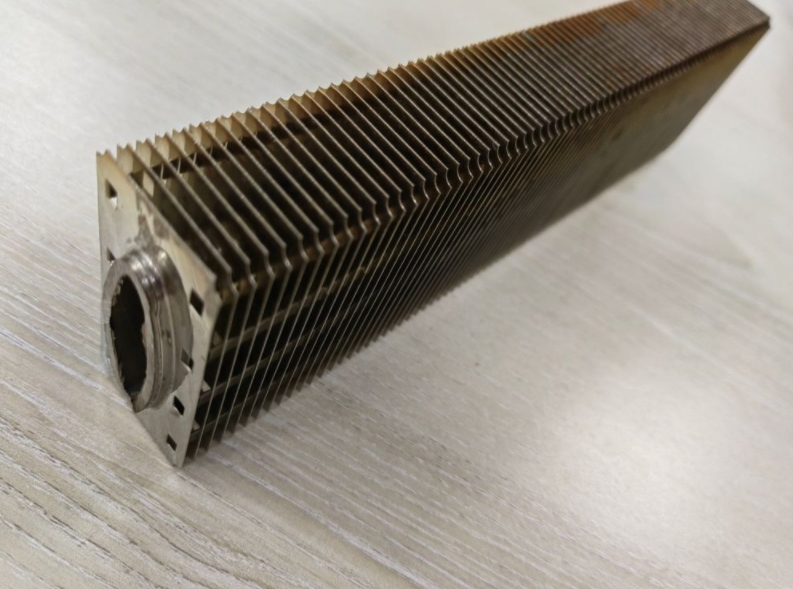

Эллиптическая оребренная труба состоит из базовой эллиптической трубы и внешних рёбер. Эллиптическая оребренная труба используется как высокоэффективный теплообменный элемент в теплообменном оборудовании. К распространённым типам относятся эллиптическая прямоугольно-оребренная труба, эллиптическая эллиптически-оребренная труба, эллиптическая кругло-оребренная труба, спиральная эллиптическая плоская труба, эллиптическая H-образная оребренная труба и другие. Овальные оребренные трубы привлекают внимание благодаря своим превосходным характеристикам по сравнению с круглыми оребренными трубами. В настоящее время овальные оребренные трубы широко используются в таких промышленных областях, как производство этилена и нефтепереработка.
Внешнее сопротивление трубы мало, а эффективность теплообмена высока, благодаря чему теплообменное оборудование становится компактным, лёгким, эффективным и миниатюризированным. Хотя исследования в этой области достигли многих результатов, ещё многое предстоит изучить.
(1) Эллиптические оребренные трубы имеют много преимуществ, но исследований недостаточно.
(2) Эффективность ребра играет ключевую роль в расчётах теплопередачи. Существует много методов расчёта эффективности ребра эллиптических оребренных труб, но все они в основном основаны на эквивалентном методе. В эквивалентном методе есть некоторые отклонения. Эти отклонения следует корректировать при использовании для руководства реальным проектом. Поэтому для получения более точных результатов и более удобного руководства проектом в будущем необходимо провести более систематические исследования.
(3) Исследования внутренних и внешних характеристик и законов теплопередачи эллиптических оребренных труб были весьма всесторонними. Отечественные и зарубежные учёные провели множество теоретических анализов, экспериментальных исследований и численного моделирования. Однако исследований плоских оребренных труб относительно мало, особенно в отношении внутренней и внешней сторон плоских оребренных труб, полей температуры и скоростей. Хотя сопротивление плоской оребренной трубы на стороне воздуха относительно невелико, а коэффициент теплопередачи высок, внутреннее сопротивление жидкости относительно велико, а заправка хладагента относительно мала, что ограничивает применение плоской оребренной трубы в теплообменнике. Поэтому решение проблемы большого внутреннего сопротивления потоку плоских труб требует всё более углублённых исследований.
Применение:
В конвекционной камере нагревательной печи в нефтехимической промышленности используется эллиптическая оребренная труба, которая позволяет увеличить коэффициент теплопередачи на стороне газа, а площадь эллиптической трубы в 2–3 раза больше площади прямой трубы. Благодаря применению эллиптической оребренной трубы в конструкции этого случая при той же интенсивности излучения можно получить ту же тепловую интенсивность.
Она использует технологию навивки, от стабильной, сегментированной и прочной комбинации до оцинкованной поверхности и никелевой пайки, в зависимости от применения. Обладает высокой эффективностью теплопередачи, при этом на стороне воздуха сопротивление малое.
По сравнению с сечением круглой трубы коэффициент теплопередачи может быть увеличен на 25%, а сопротивление воздуха снижено на 15–25%.
